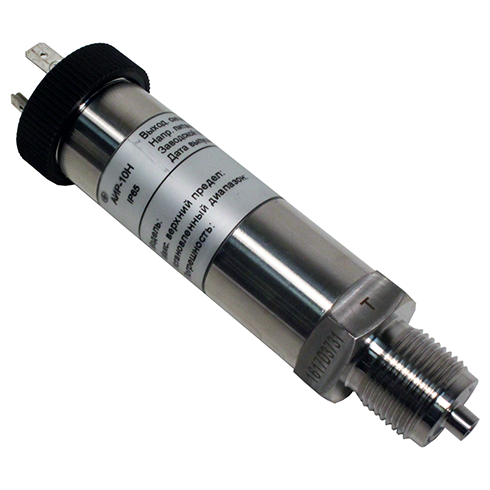

АИР-10Н

Малогабаритные 8-диапазонные датчики давления с поддержкой HART-протокола, обеспечивает возможность интегрирования датчиков в современные автоматизированные системы управления тех. процессами.

Датчики предназначены для непрерывного преобразования абсолютного давления, избыточного давления, избыточного давления-разрежения, дифференциального давления в унифицированный выходной токовый сигнал 4 ... 20 мА и/или цифровой сигнал в стандарте протокола HART.

Датчики оснащены современными тензорезистивного сенсорами с металлическими и керамическими мембранами. Тензорезистивные сенсоры с металлической разделительной мембраной из нержавеющей стали 316L, выполненные по технологии КНК, имеют высокую перегрузочную способность до 300% от верхнего предела измерений.

Для быстро застывающих сред применяются сенсоры с открытой мембраной из нержавеющей стали или из керамики.
АІР-10H имеют возможность установки светодиодного индикатора. В датчиках применяются сенсоры ведущих европейских производителей.

Основные характеристики

• Верхние пределы измерений:
  • абсолютное давление (ДА) - 4 кПа ... 2,5 МПа;
  • избыточное давление (ДИ) - 0,4 кПа ... 60 МПа;
  • давление-разрежение (ДВ) - 0,4 кПа ... 100 кПа;
  • избыточное давление-разрежение (ДИВ) - ± 5 кПа ... (- 0,1 ... + 2,4) МПа;

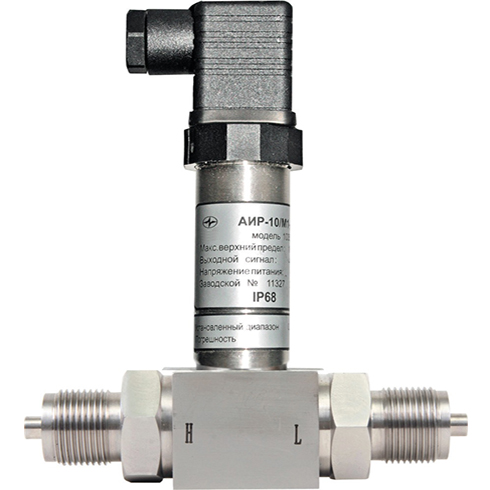

  • дифференциальное давление (ДД) - 0,4 кПа ... 2,5 МПа;
• Глубина перенастройки диапазонов - 25:1;
• Выходной сигнал - 4 ... 20 мА і HART;
• Конфигурация - HART-протокол;
• Функция извлечения квадратного корня;
• Погрешность - от ± 0,1%;
• Климатическое исполнение - В4 (+5 ... + 50°C), С2 (-40 ... + 70°C), С3 (-10 ... + 50°C, -10 ... + 70°C , -25 ... + 70°C), ОМ (-40 ... + 70°С);
• Пылевлагозащиты - IP65;
• Электромагнитная совместимость (ЭМС) - III-A (B), IV-A (B);
• Гарантия - 3 года.
