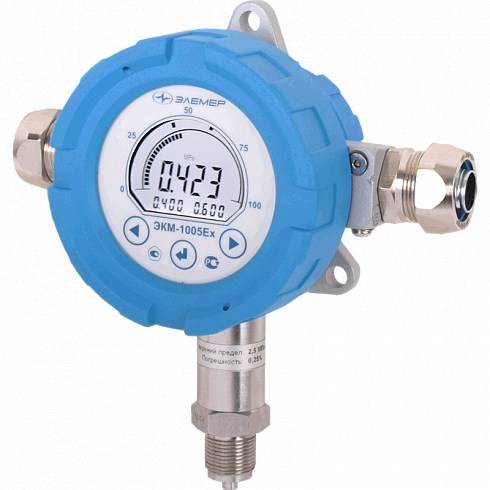

ЕКМ-1005

Електроконтактні манометри - прилади, призначені для вимірювання надлишкового або вакуумметричного тиску в некрісталлізующіхся рідинах. Також їх використовують для замірів параметрів газу, пара, неагресивних до металів деталей, що мають контакт з вимірюваним середовищем. Крім цього, ЕКМ використовують для замикання або розмикання електричних ланцюгів в разі досягнення допустимого рівня тиску. Різні моделі ЕКМ можуть застосовуватися на підприємствах енергетичної, металургійної галузей, в сфері нафтогазової та нафтохімічної промисловості.

Індикація значення вимірюваної величини, уставок і параметрів конфігурації відбувається на багатофункціональному рідкокристалічному індикаторі (ЖК). Також на ЖК-індикаторі відображаються одиниці виміру і інформація про спрацювання реле каналів сигналізації.

Основні характеристики.

• Верхні межі вимірів:
  • абсолютний тиск (ДА) — 25 кПа...6 МПа;
  • надлишковий тиск (ДИ) — 4 кПа...60 МПа;
  • надлишковий тиск-розрідження (ДИВ) — ±30 кПа...(–0,1...2,4) МПа;
  • диференційний тиск (ДД) — 10 кПа...2,5 МПа;
• Глибина переналаштування діапазонів — 4:1 (4 діапазону вимірів );
• Вихідний сигнал (опція) — 4...20 мА;
• Потужність комутації оптореле - напруга ~/=220 В, струм 300 мА;
• Конфігурування - зовнішня сенсорна 3-х кнопкова клавіатура на панелі індикатора;
• Функція вилучення квадратного кореня;
• Похибка - від ±0,25%, ±0,4%, ±0,6%;
• Кліматичні виконання — С3* (–5...+50 °C), С3 (–25...+70 °C), С2 (–40...+70 °C);
• Пилевологозахист — IP65;
• Варіанти виконання – загальнопромислове, «Ex» (ExiaIICT6 X), «Exd» (1ExdIICT6 Х);
• Індикація - 4-х розрядний РК-індикатор з підсвічуванням та графічною шкалою; обертання індикатора на 180°;
• Сенсори - металеві за технологією КНК, керамічні;
• Електромагнітна сумісність (ЕМС) — III-A—IV-A;
• Гарантія - 3 роки.

    Керівництво з експлуатації ЕКМ 1005
