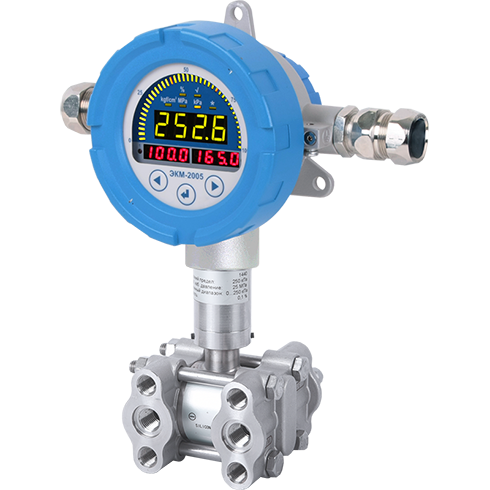

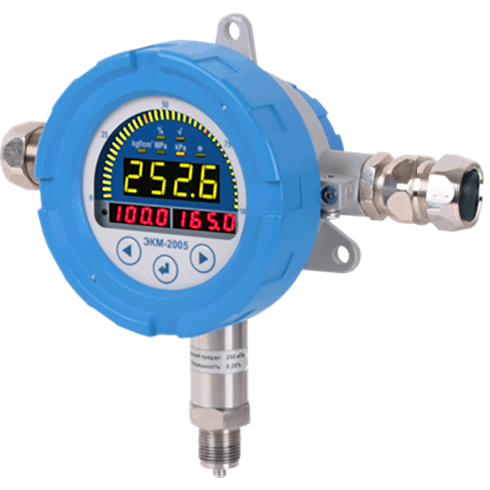

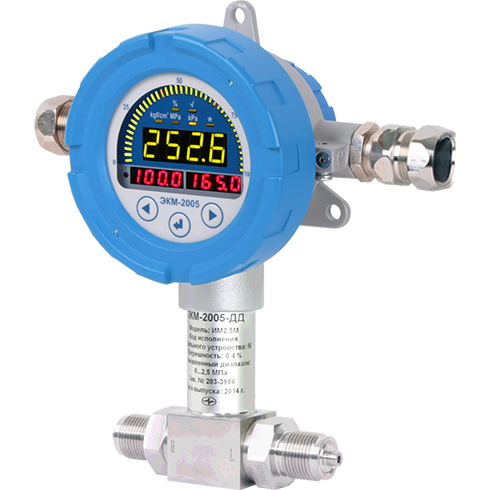

ЕКМ-2005

ЭКМ-2005
ЭКМ-2005
ЭКМ-2005
2 реле ~5 А × 250 В

Опис

Манометри електронні ЕКМ-2005 являють собою сучасні інтелектуальні контактні манометри, призначені для вимірювання та контролю значень абсолютного тиску, надлишкового тиску, надлишкового тиску-розрідження та різниці тисків рідких та газоподібних, у тому числі агресивних середовищ. Застосовуються в енергетиці, зокрема атомній енергетиці.

Серія манометрів ЕКМ-2005 є альтернативною для стрілочних ЕКМ, маючи аналогічну зі стрілочними 4-провідну схему комутації і володіючи в порівнянні зі стрілочними масою переваг, серед яких можна виділити: стійкість до перевантажень, хорошу візуалізацію параметрів, 4 діапазони вимірювань, меню керування параметрами і т.і.

ЕКМ-2005 використовуються в системах автоматичного контролю, регулювання та управління технологічними процесами.



Основні характеристики

  • Верхні межі вимірювань:
    • абсолютний тиск (ДА) — 25 кПа...6 МПа;
    • надлишковий тиск (ДИ) — 4 кПа...60 МПа;
    • надлишковий тиск-розрідження (ДИВ) — ±30 кПа...(–0,1...2,4) МПа;
    • диференціальне тиск (ДД) — 10 кПа...2,5 МПа;
  • Глибина перенастроювання діапазонів — 4:1 (4 діапазона вимірювань);
  • Вихідний сигнал — 0...5, 0...20, 4...20 мА;
  • Потужність комутації електромеханічного реле:
    • змінного струму мережевої частоти:
      • при напрузі 250 В до 5 А на активне навантаження;
      • при напрузі 250 В до 1 А на індуктивне навантаження (cos ≥ 0,4);
    • постійного струму:
      • при напрузі 250 В до 0,1 А на активну і індуктивну навантаження;
  • Конфігурація - наружна клавіатура;
  • Функція витягання квадратного кореня;
  • Похибка - від ±0,25%, ±0,4%, ±0,6%;
  • Кліматичне виконання — С3* (–5...+50 °C), С3 (–25...+70 °C), С2 (–40...+70 °C), С2 (–50…+80 °C);
  • Пиловологозахист — IP65;
  • Індикація - 4-х розрядний РК-індикатор з підсвічуванням і графічної шкалою;
  • Електромагнітна сумісність (ЕМС) — IV-A;
  • Гарантія - 3 роки.

Файли

pdf    Керівництво з експлуатації ЕКМ 2005
