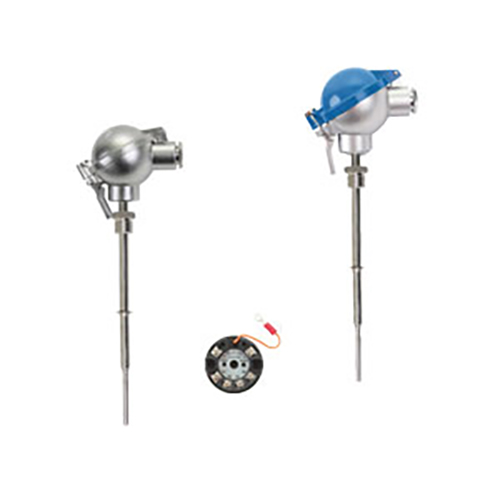

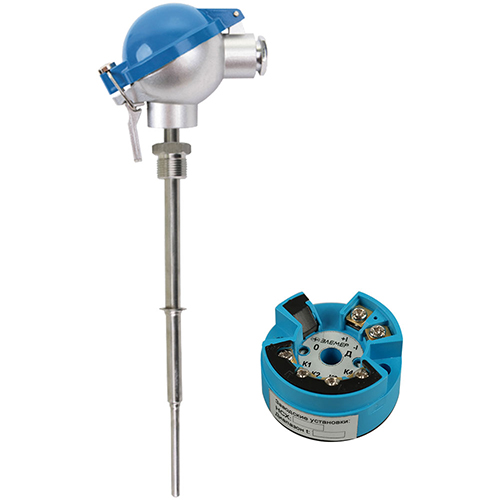

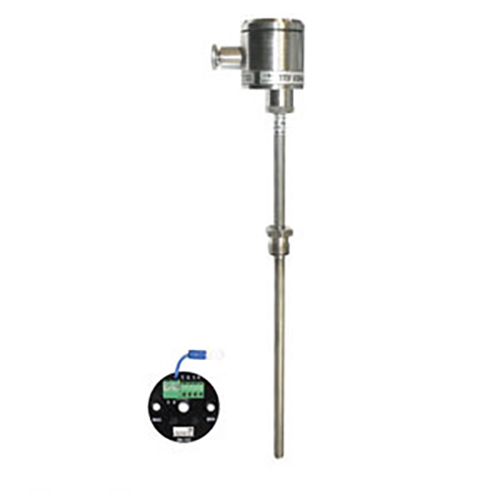

ТПУ-205/М, ТПУ-0304/М1, ТПУ-0304/М1-Н

Термоперетворювачі призначені для перетворення значення температури різних середовищ в різних галузях промисловості (теплоенергетичної, хімічної та металургійної), в уніфікований струмовий вихідний сигнал 4 ... 20 мА.

Термоперетворювачі використовуються для роботи з рідкими, твердими і газоподібними середовищами. Використання допускається для контролю температури сипучих середовищ, неагресивних, а також агресивних, по відношенню до яких матеріали, що контактують з вимірюваним середовищем, є корозійностійкими до матеріалу, з якого виготовлений корпус приладу.

Спеціальне конструктивне виконання дозволяє використання термоперетворювачів для вимірювання температури поверхонь.

Основні характеристики:

• Номінальні статичні характеристики (НСХ): 100М, 100П, Pt100, ЖК (J), ХА (К), ХК (L), НН (N), ПП (S), ПР (B);
• Вихідний сигнал - 4 ... 20 мА;
• Діапазони температури:
  • 100М: –50...+100, –50...200°C;
  • 100П: –50...+100, –50...200, –50...+350, –50...+500°C;
  • Pt100: –50...+100, –50...200, –50...+350, –50...600°C;
  • ЖК (J): –50...+600, –50...+750°C;
  • ХА (К): –50...+600, –50...+1300°C;
  • ХK (L): –50...+600°C;
  • НН (N): –50...+1300°C;
  • ПП (S): 0...+1700°C;
  • ПР (В): +300...+1800°C;
• Клас точності: А - від 0,1; В - від 0,2;
• Кліматичне виконання: С3 (-10 ... + 70°С), С2 (-50 ... + 70°С), Т3 (-25 ... + 80°С; -25 ... + 70°С);
• Корпуси головок: АГ-10, АГ-08, АГ-07, НГ-10, НГ-01 (нержавіюча сталь);
• Споживана потужність - не більше 0,8 Вт;
• Час встановлення робочого режиму - не більше 15 хв;
• Електромагнітна сумісність (ЕМС) - III-A, IV-А (для ТПУ 0304А);
• Матеріал захисної арматури, що контактує з вимірюваним середовищем: 12Х18Н10Т, КТМС-кабель, Luxal 203;
• Гарантійний термін експлуатації - 24 місяці з дня продажу.
